D32系列 整体式多路换向阀
技术特点
2联整体式多路阀，可扩展至3联多路阀，供用户选择
回路型式：串并联、串联
阀芯使用精控沟槽，递进式流量控制特性，使其具有较宽流量
采用比例先导控制，减轻了换向操纵力
内置插装式主安全阀、过载阀、补油阀等，通用性好，便于维修
改变阀芯结构，三位阀芯机能实现四位机能
25MPa
至350L/min
主要应用领域
装载机
推土机
农用机械
物料搬运机械
垃圾压实机
林业机械
集装箱吊
技术参数
|
额定压力 MPa | 25 |
|
额定流量 L/min |
350(******流量415L/min) |
|
主溢流阀调压范围 MPa |
10~25 |
|
次级溢流阀调压范围 MPa |
15~31.5 |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） |
|
油液温度范围 ℃ |
－20～100 |
|
粘度范围 mm2/s |
10~380 |
| 油液清洁度 | 油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级 |
|
重量 Kg |
D32：62 D32A: 95 |
液压系统原理图

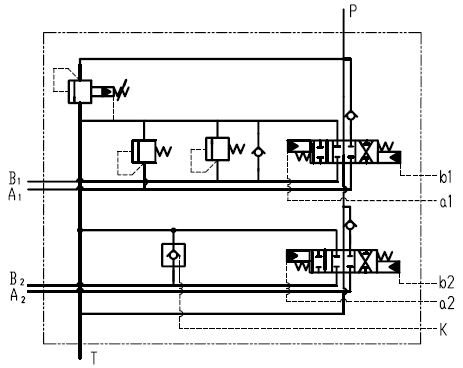

D32整体式多路换向阀
注：此图为标配产品原理图，溢流阀数量及压力可由用户自行选择

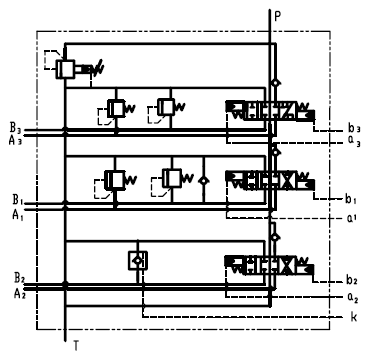

D32A整体式多路换向阀
注：此图为标配产品原理图，溢流阀数量及压力可由用户自行选择
外形连接尺寸

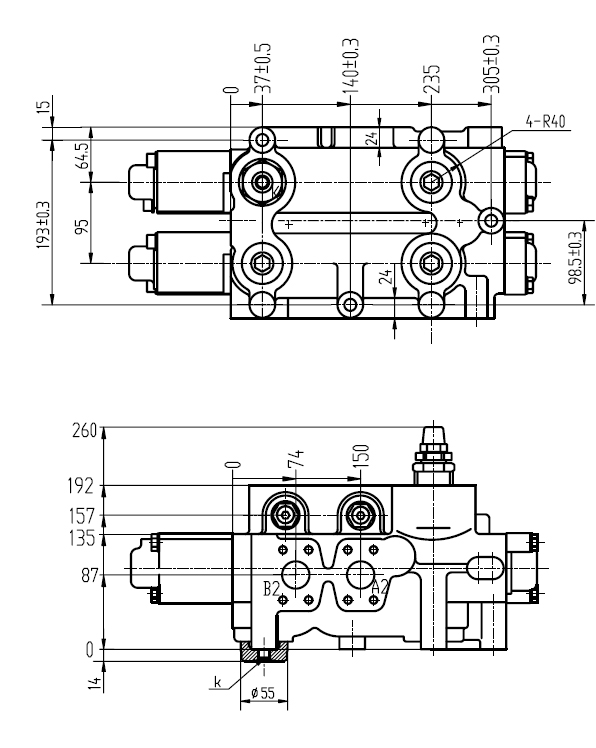

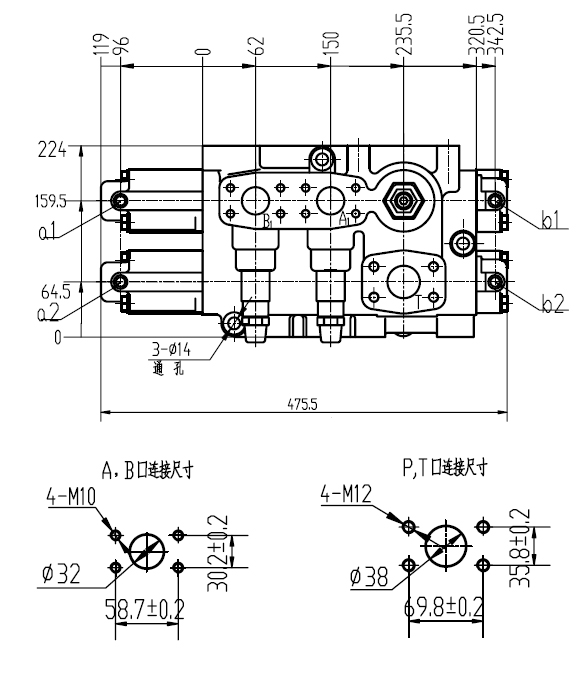

D32整体式多路换向阀

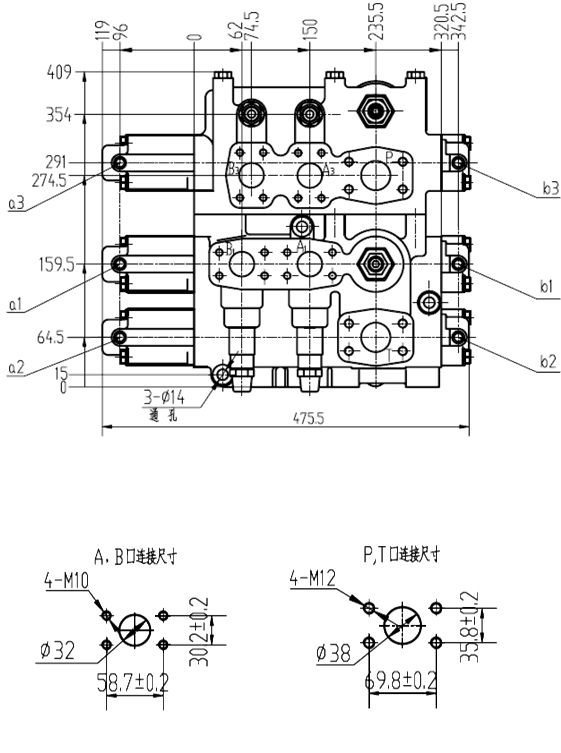

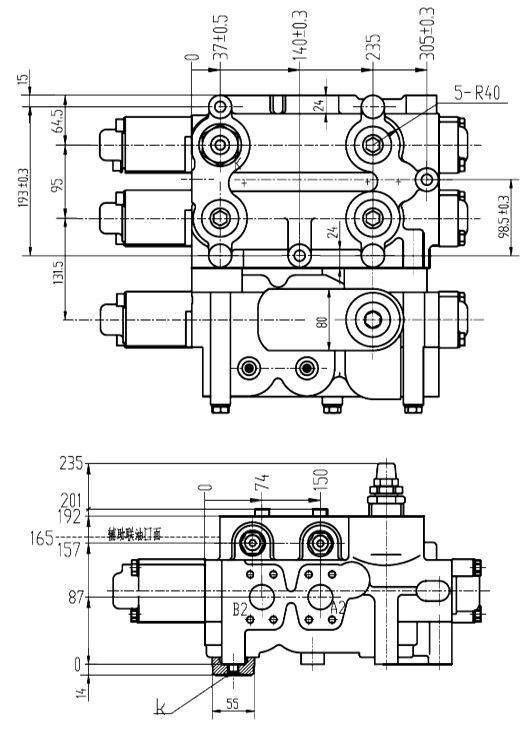

D32A整体式多路换向阀
