6WG180F 电液变速操纵阀
技术特点
结构紧凑，集约化程度高
该产品采用电磁阀操纵，有利于操纵的集成和电液一体化
操纵轻便、舒适，减轻了操作者的疲劳强度
实现前六后三多档位，升压平稳、柔和的两级压力特性
操纵轻便、舒适，产品可靠性高
通用性好，便于维修
档位压力1.5～1.7MPa
流量 120L/min
主要应用领域
装载机
平地机
其它工程机械
技术参数
公称流量 L / min | 120 |
档位压力 MPa | 1.5～1.7 |
各档位压差 MPa | ≤0.1 |
压力振摆 MPa | ≤±0.1 |
档位压力升压时间 S | 0.8～1.8 |
电磁阀额定电压 V | DC24V |
额定电流 A | 0.35(在额定电压、25℃温度下测定) |
消耗功率 W | 8.5 |
绝缘等级 | H级 |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） |
油液温度范围 ℃ | －20～120 |
粘度范围 mm2/s | 10～380 |
| 油液清洁度 | 油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级 |
重量 Kg | 13.5 |

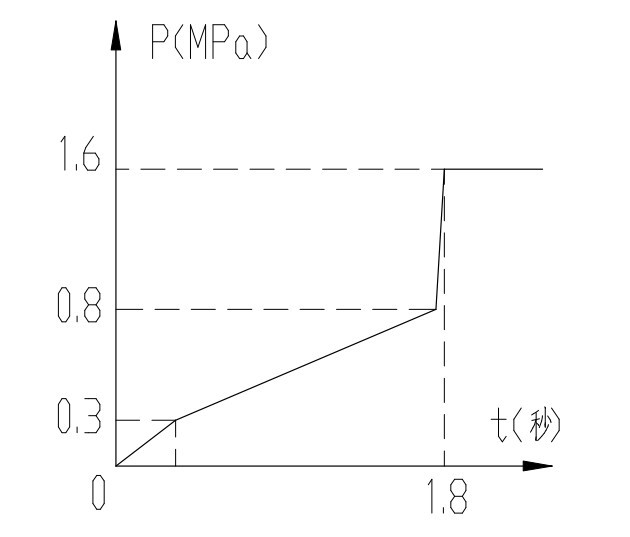

升压特性曲线
 | |

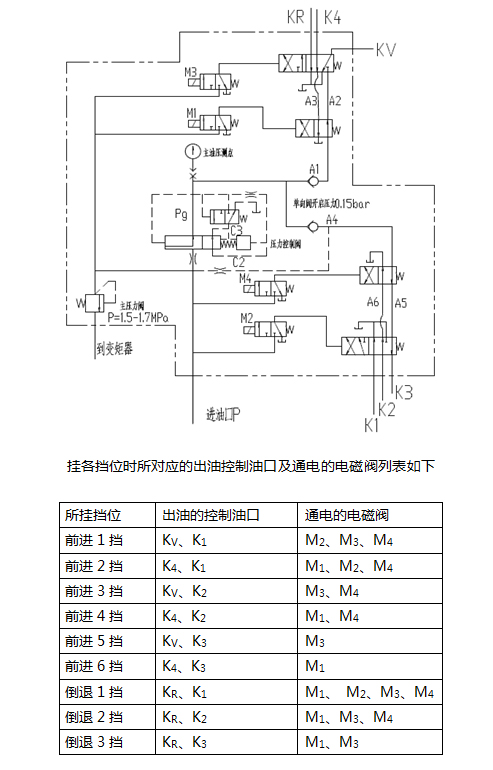

液压系统原理图
外形连接尺寸
