YGDF25/32系列整体式多路阀
技术特点
2联、3联整体式多路阀，可供用户选择
流量的微调控制范围宽，具有递增流量特性
回路型式：串并联、并联
采用比例先导控制，减轻了换向操纵力
阀芯机能：三位和四位
内置插装式主安全阀、过载阀、补油阀等，通用性好，便于维修
20MPa
至160L/min 至250L/min
主要应用领域
装载机
推土机
农用机械
物料搬运机械
技术参数
| YGDF32系列 | YGDF25系列 | |
额定压力 MPa | 20 | 20 |
额定流量 L/min | 250（******流量350L/min） | 160（******流量250L/min） |
主溢流阀调压范围 MPa | 8～20 | 8～20 |
次级溢流阀调压范围 MPa | 10～25 | 10～25 |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） | |
油液温度范围 ℃ | －20～100 | |
粘度范围 mm2/s | 10～380 | |
| 油液清洁度 | 油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级 | |
重量 Kg | 38(两联) | 36(两联) |

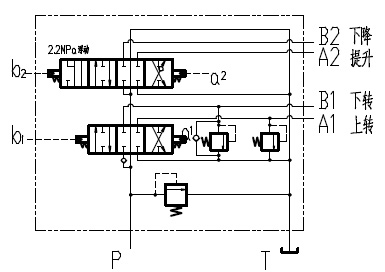

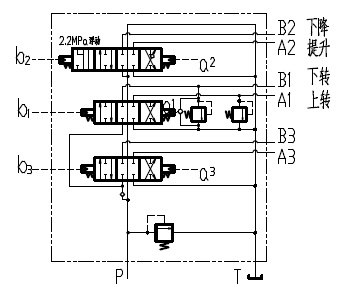

液压系统原理图
YGDF系列整体式多路换向阀
YGDFⅢ系列整体式多路换向阀

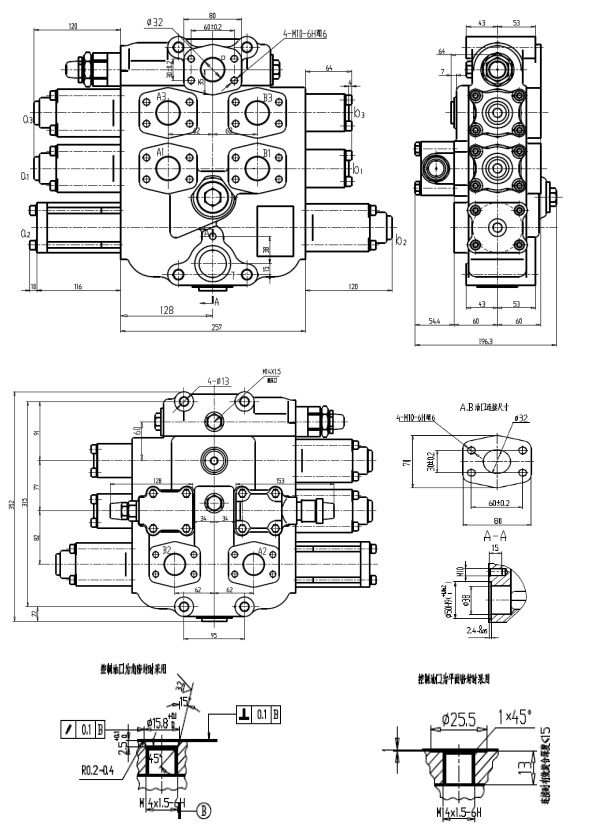

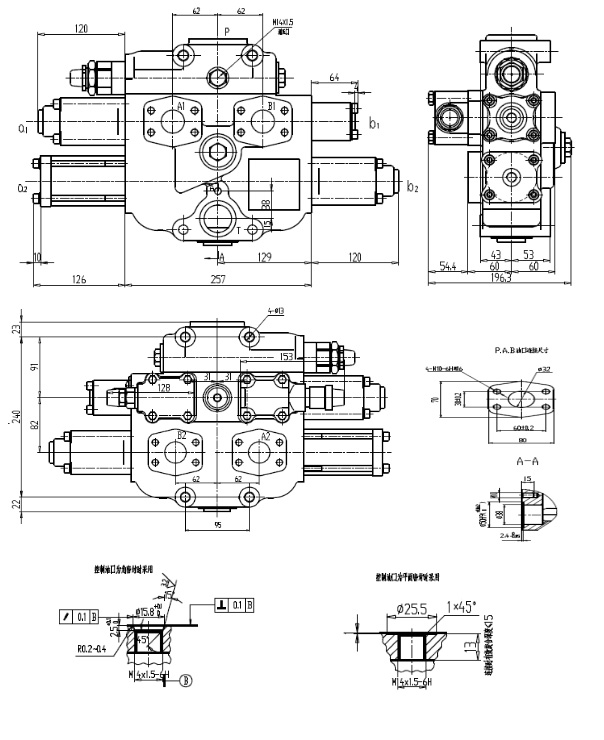

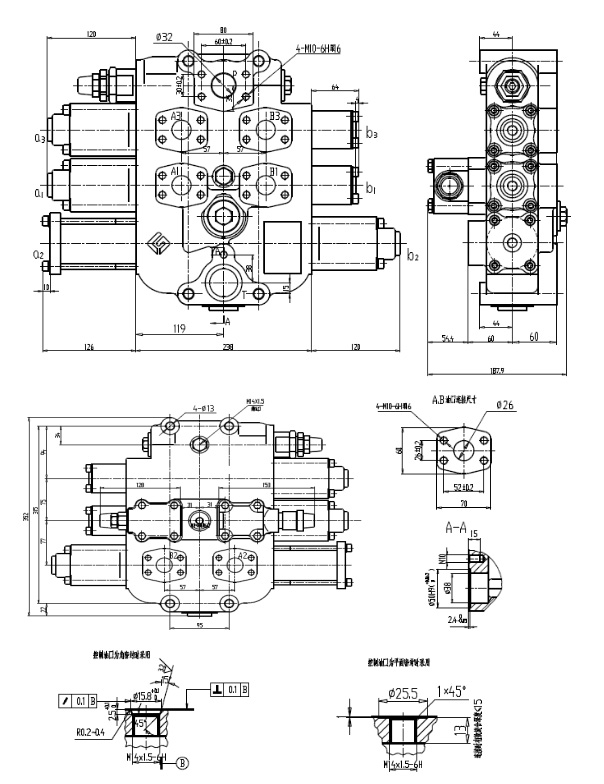

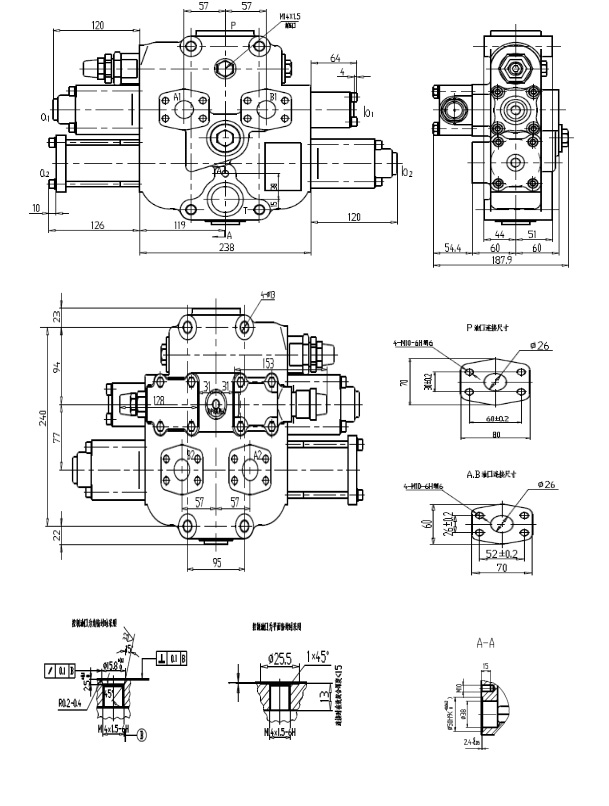

外形连接尺寸
YGDF32C整体式多路换向阀
YGDF25B整体式多路换向阀
YGDF25CⅢ整体式多路换向阀
YGDF32BⅢ整体式多路换向阀
