SD32系列整体式多路换向阀
技术特点
2联整体式多路阀，可扩展至3联多路阀，供用户选择
采用机械控制方式，操纵力轻
回路型式：串并联、串联
阀芯机能：三位和四位
阀芯使用精控沟槽，递进式流量控制方式
使其具有较宽流量
定位方式：弹簧和钢球
内置插装式主安全阀、过载阀、补油阀等，
通用性好，便于维修
25MPa
至350L/min
主要应用领域
轮式装载机
推土机
农用机械
物料搬运机械
技术参数
额定压力 MPa | 25 |
额定流量 L/min | 350（******流量415L/min） |
主溢流阀调压范围 MPa | 10～25 |
次级溢流阀调压范围 MPa | 15～31.5 |
操纵力 N | ≤320 |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） |
油液温度范围 ℃ | －20～100 |
粘度范围 mm2/s | 10～380 |
| 油液清洁度 | 油液及系统的清洁度不低于GB/T 14039-2002 19/16级或NAS 1638 10级 |
重量 Kg | 62(SD32两联多路阀) 95（SD32A三联多路阀） |
液压系统原理图

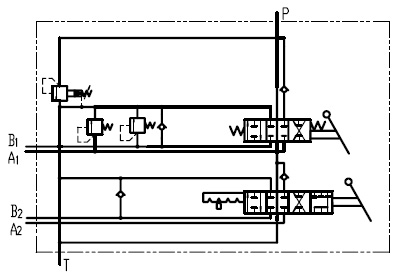

SD32整体式多路换向阀
注：此图为标配产品原理图，溢流阀数量及压力可由用户自行选择

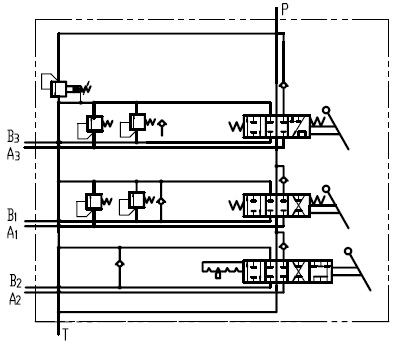

SD32A整体式多路换向阀
外形连接尺寸

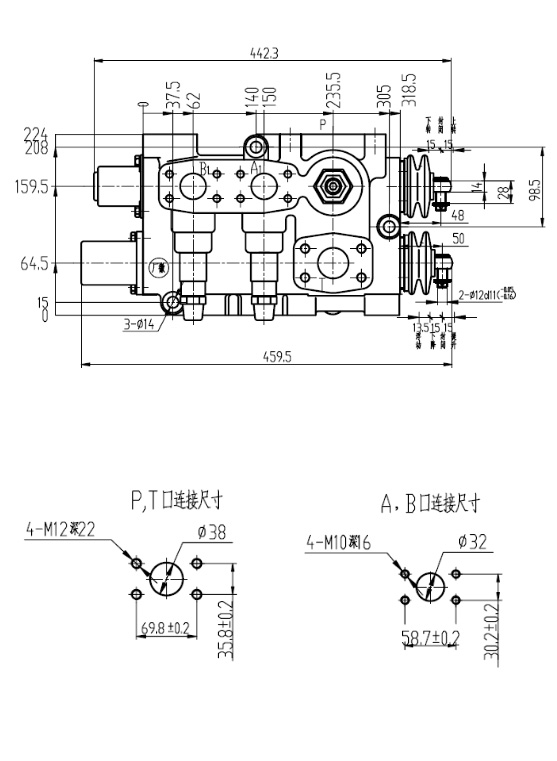

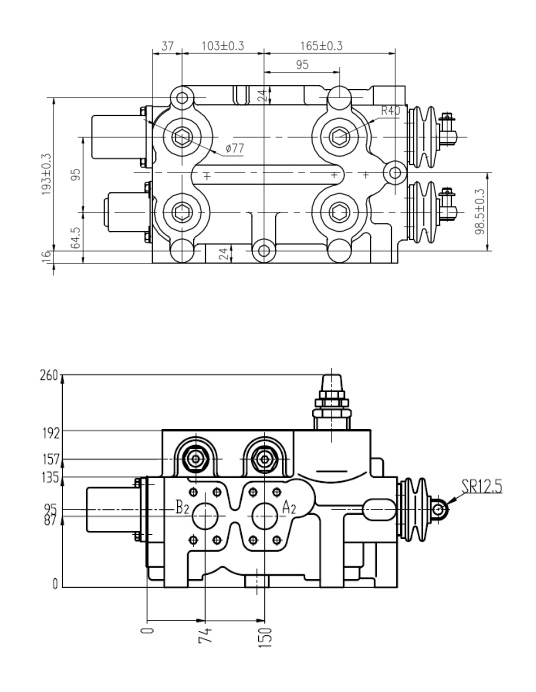

SD32整体式多路换向阀

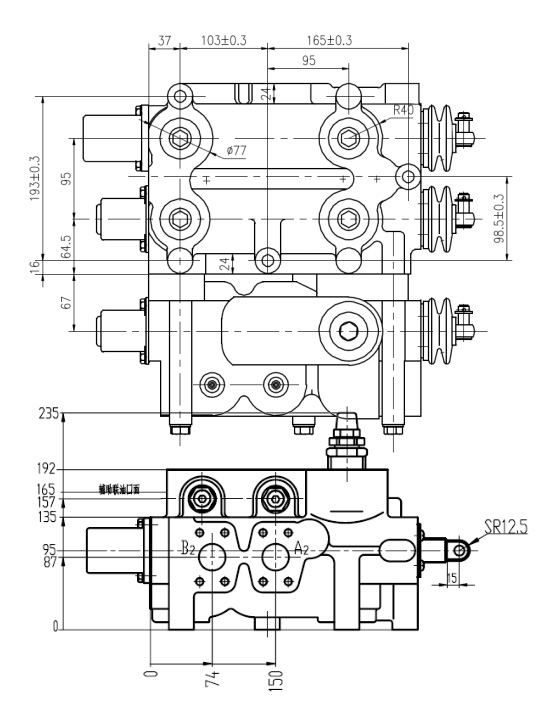

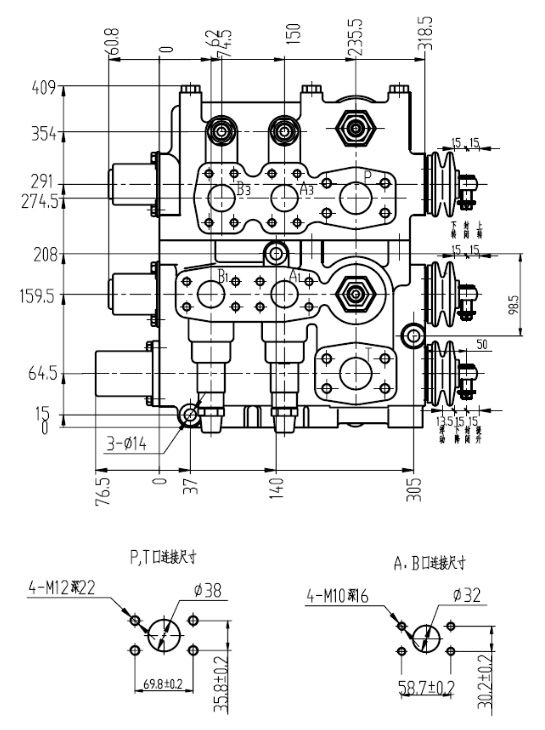

SD32A整体式多路换向阀
