GMV32系列整体式多路换向阀
技术特点
2联整体式多路阀，可扩展至3联多路阀，供用户选择
采用双油口结构，使管路布置更加合适，方便
四位机能结构，实现浮动操作, 有较大的控制压力区间，有效地防止误操作现象
流量的微调控制范围宽，具有递增流量特性
内置预压阀和再生阀，******限度节约能量，同时能有效防止小腔吸空现象
内置插装式辅助阀（安全阀、过载阀、单向阀），结构紧凑，通用性好
25MPa
至350L/min
主要应用领域
装载机
推土机
农用机械
物料搬运机械
垃圾压实机
林业机械
集装箱吊
技术参数
额定压力 MPa | 25 |
额定流量 L/min | 350（******流量420L/min） |
主溢流阀调压范围 MPa | 10~25 |
次级溢流阀调压范围 MPa | 15～31.5 |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） |
油液温度范围 ℃ | －20～100 |
粘度范围 mm2/s | 10～380 |
| 油液清洁度 | 油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级 |
重量 Kg | 55(两联) 85(三联) |
液压系统原理图

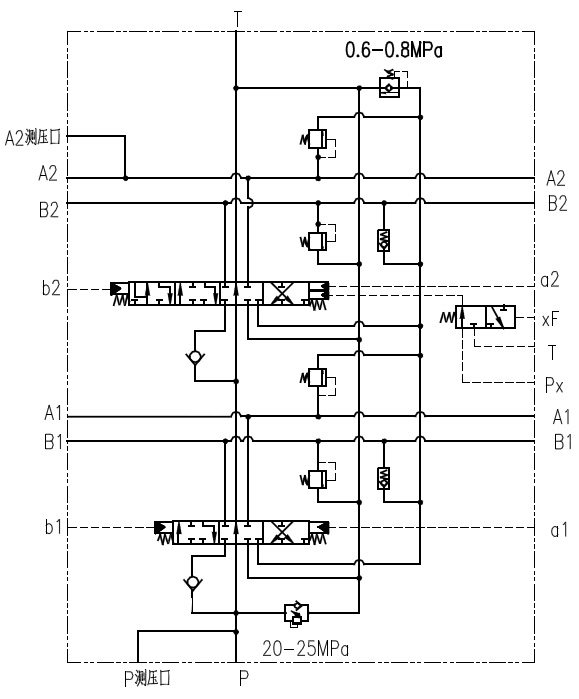

GMV32整体式多路换向阀
注：此图为标配产品原理图，溢流阀数量及压力可由用户自行选择

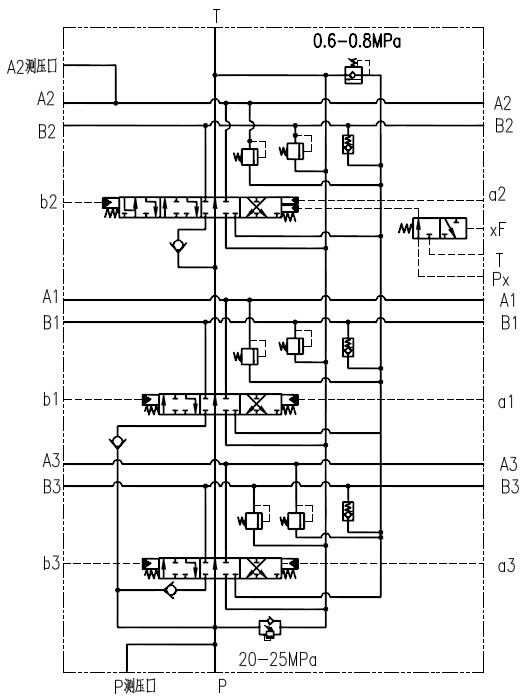

GMV32Ⅲ整体式多路换向阀
注：此图为标配产品原理图，溢流阀数量及压力可由用户自行选择
外形连接尺寸

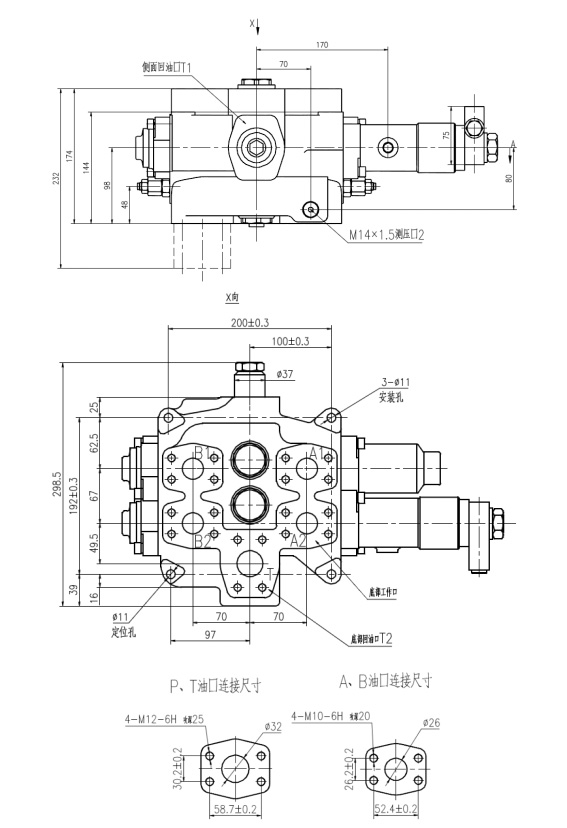

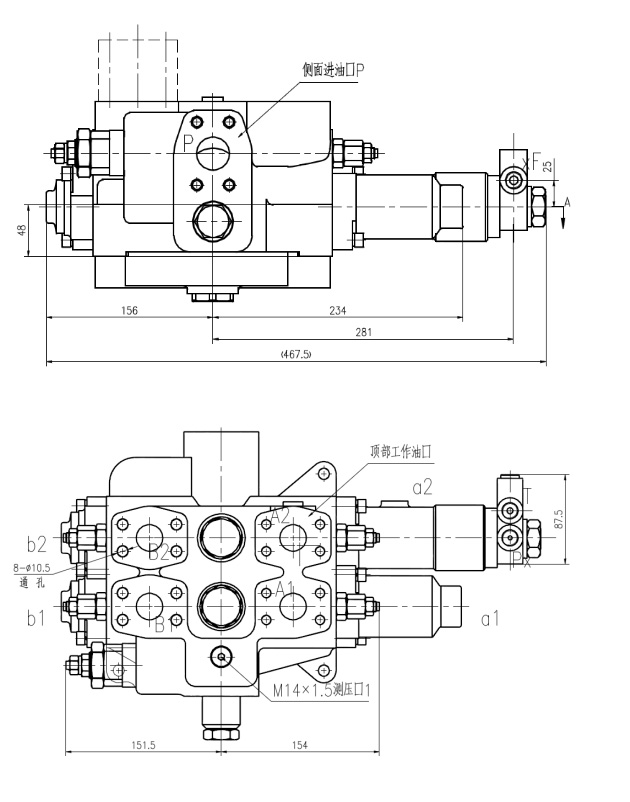

GMV32整体式多路换向阀

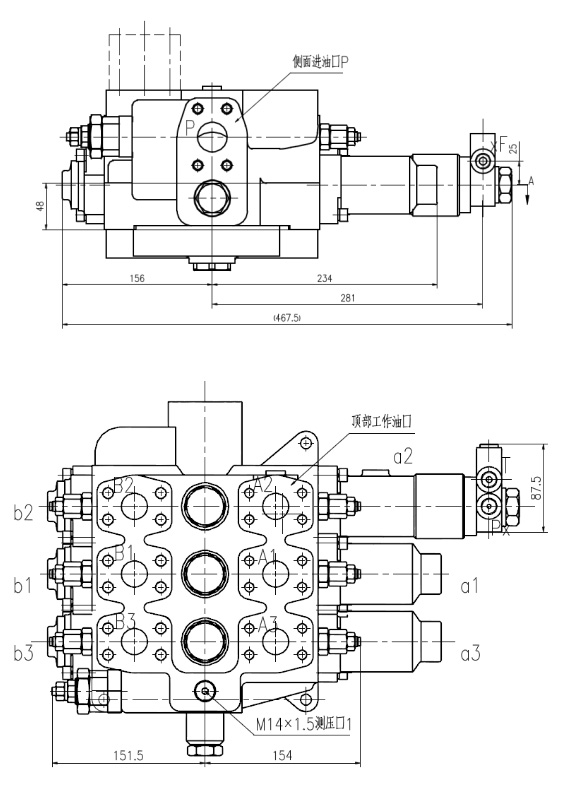

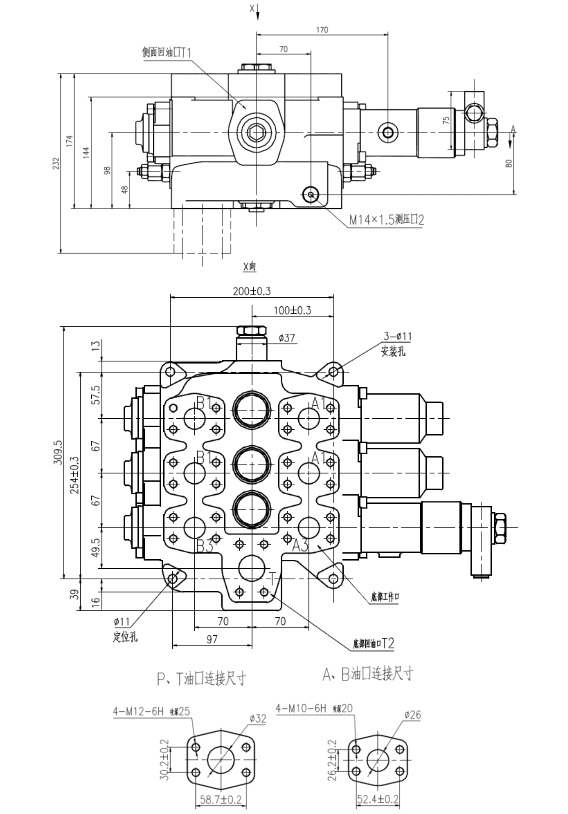

GMV32Ⅲ整体式多路换向阀
