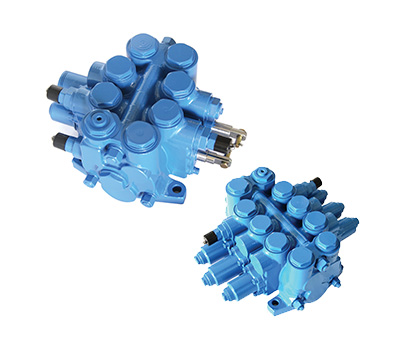

DL20系列 片式多路换向阀
技术特点
紧凑分片式结构，1～8阀片可任意组合
并联、串并联或双回路系统可组合在一个多路阀内
阀芯使用精控沟槽，递进式流量控制特性，使其具有较宽流量
采用机械和液控两种控制方式
结构紧凑，便于管路布置；
内置主安全阀、过载阀、补油阀及单向阀等采用插装式结构，通用性好，便于维修
25MPa
至160L/min
主要应用领域
小型装载机、挖掘机
叉车
农用拖拉机辅助功能
钻机
起重机械
物料搬运
技术参数
|
额定压力 MPa | 25 |
|
额定流量 L/min |
160(******流量200L/min) |
|
主溢流阀调压范围 MPa |
10~25 |
|
次级溢流阀调压范围 MPa |
15~31.5 |
|
阀芯操作力 N |
170 |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） |
|
油液温度范围 ℃ |
－20～100 |
|
粘度范围 mm2/s |
10~380 |
| 油液清洁度 | 油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级 |
|
重量 Kg |
22 |

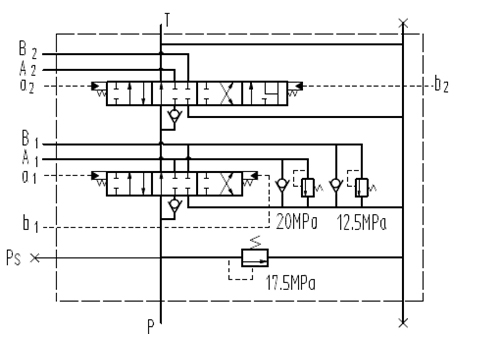

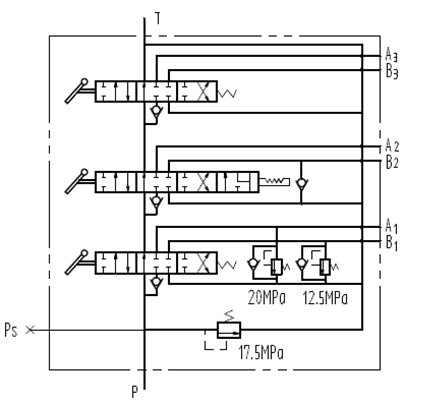

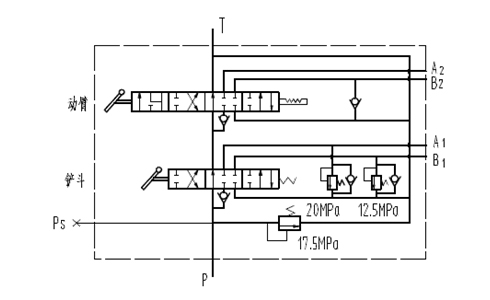

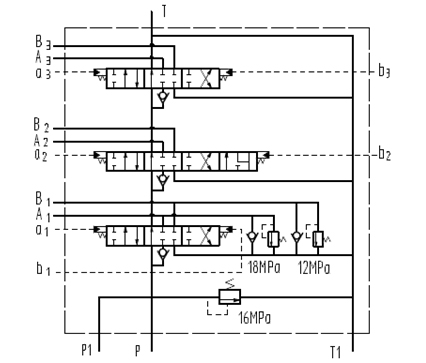

液压系统原理图
DL20Y-02片式多路换向阀
DL20Y-03片式多路换向阀
DL20-02片式多路换向阀
DL20-03片式多路换向阀

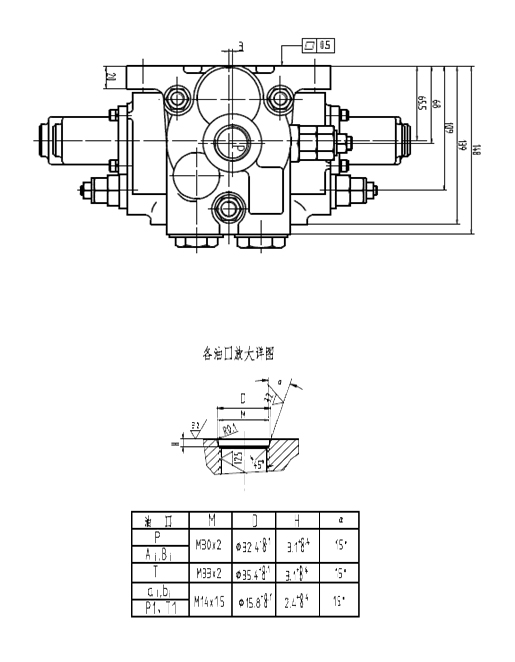

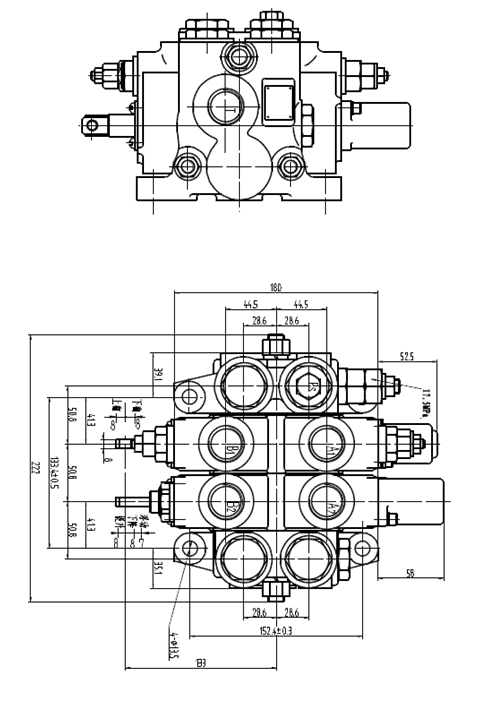

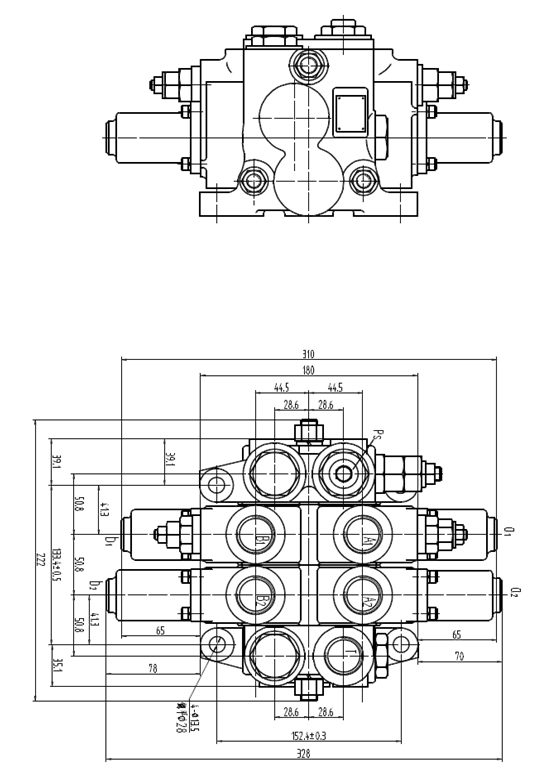

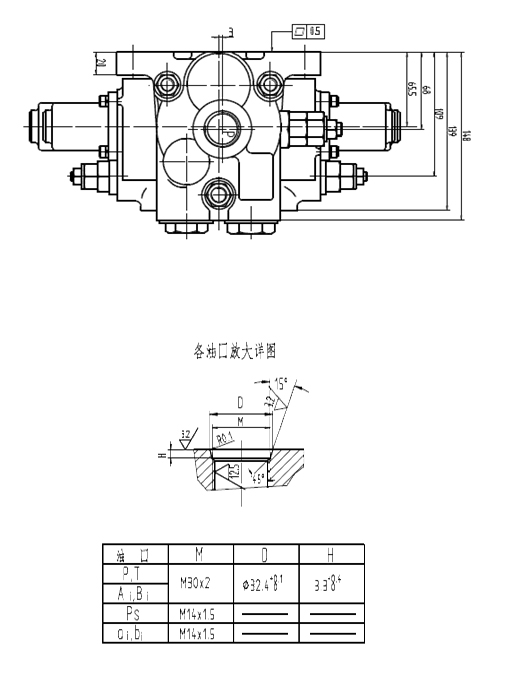

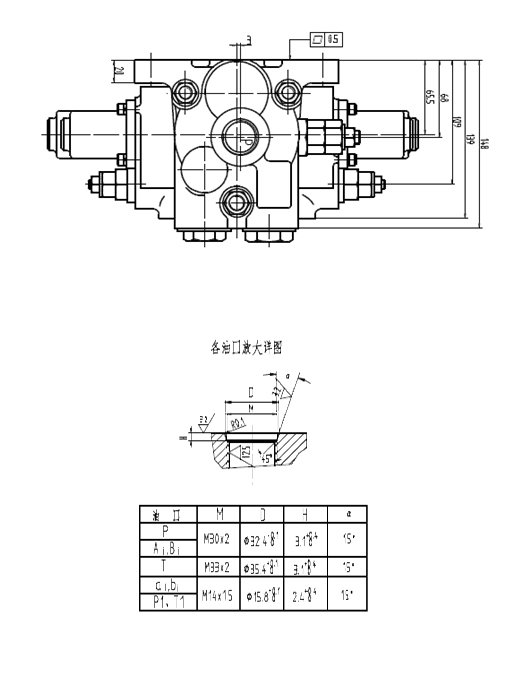

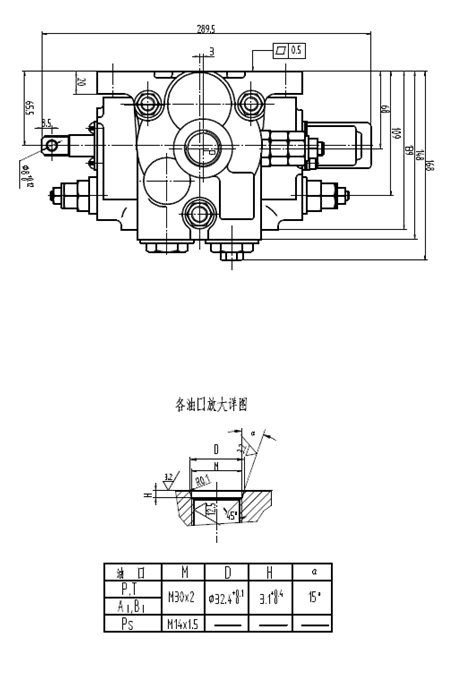

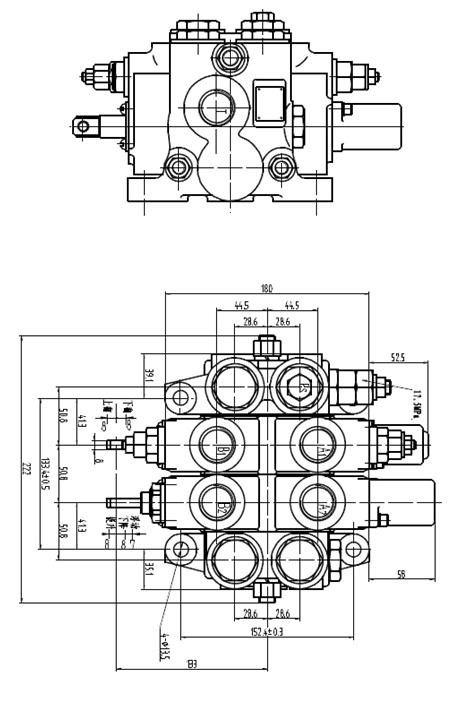

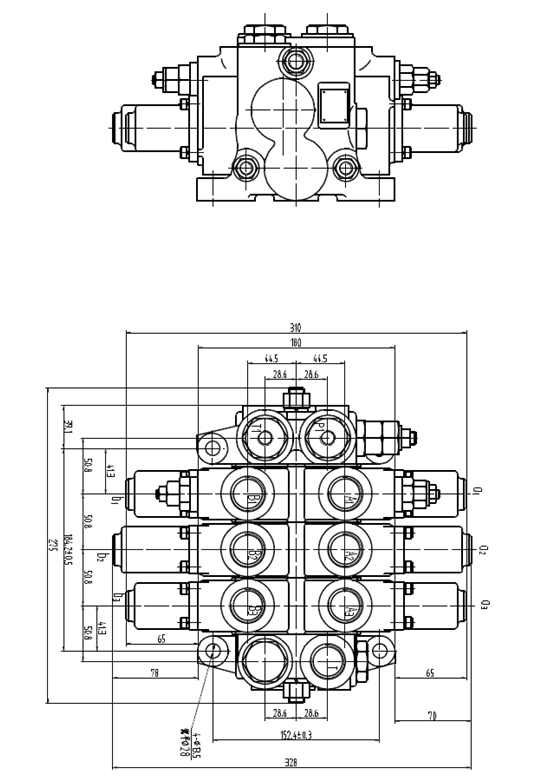

外形连接尺寸
DL20Y-02片式多路换向阀
DL20Y-03片式多路换向阀
DL20-02片式多路换向阀
DL20-03片式多路换向阀
