DL20CD 片式多路换向阀
技术特点
片式结构多路阀，可扩展成多联多路阀
可由用户选择多种阀芯机能自由组合
可选择串联和并联回路型式
双泵合流进油，提高作业效率
辅助进油口可以根据工况电磁卸荷
工作系统高压时辅助进油口自动卸荷
管路布置合理，减少系统的压力损失
内置主安全阀、过载阀、补油阀及单向阀等采用插装式结构，通用性好，便于维修
25MPa
至160L/min
主要应用领域
挖掘/装载机
叉车
农用拖拉机辅助功能
钻机
起重机械
物料搬运机械
技术参数
额定压力 MPa | 25 |
额定流量 L/min | 160(******流量200L/min) |
主溢流阀调压范围 MPa | 10~25 |
次级溢流阀调压范围 MPa | 15~31.5 |
电磁阀工作电压(电流) | DC24V（电流0.7A） |
阀芯操作力 N | 170 |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） |
油液温度范围 ℃ | －20～100 |
粘度范围 mm2/s | 10~380 |
| 油液清洁度 | 油液及系统的清洁度不低于GB/T 14039-2002 19/16级或NAS 1638 10级 |
重量 Kg | 21.5（两联阀） |

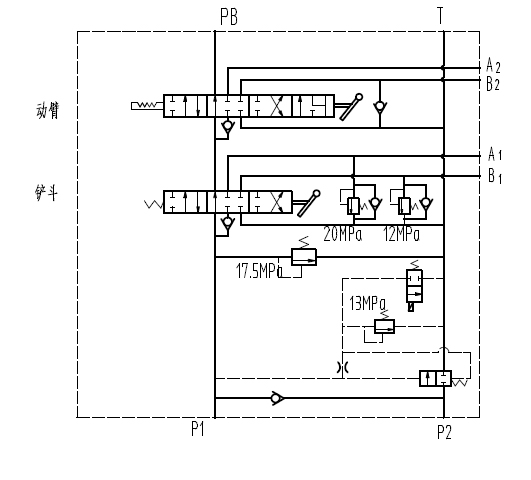

液压系统原理图
注：系统原理图中各压力阀参数可根据用户工况要求，详细指定

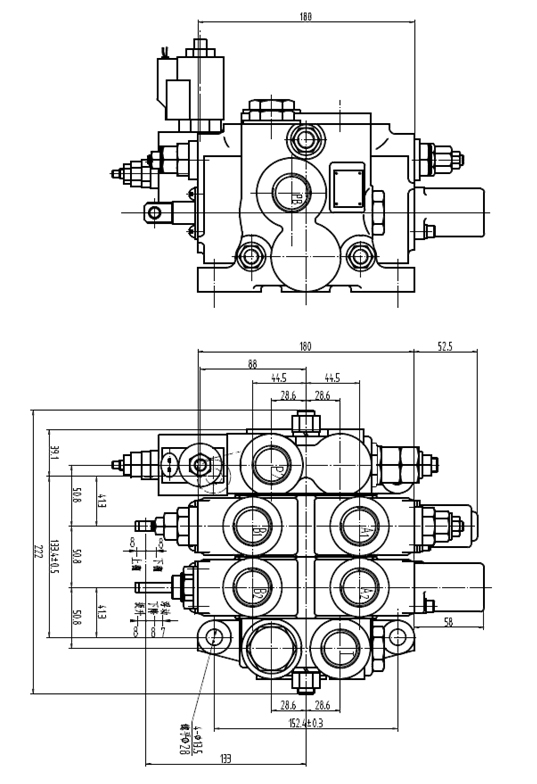

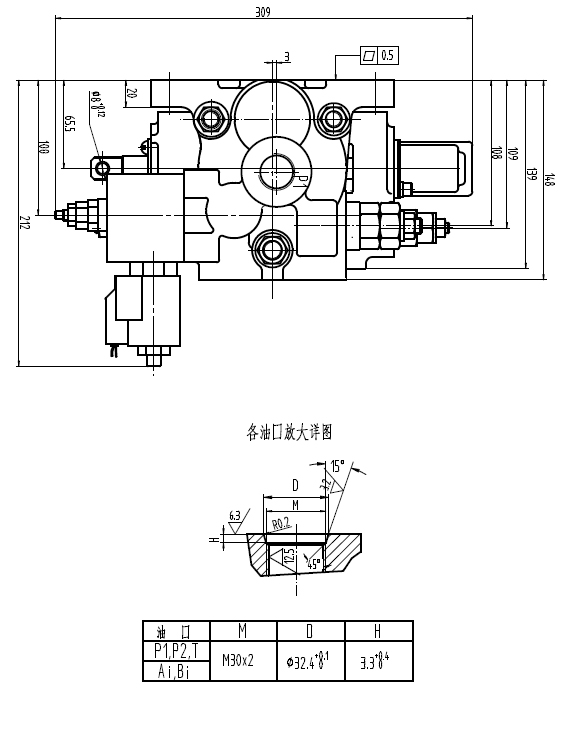

外形连接尺寸
